MKY44 アナログI/O
アナログI/Oを簡単にリモート制御
MKY44-AD/DAシリーズは、CPUを使わずに1チップでアナログI/Oをリモート制御することが可能です。

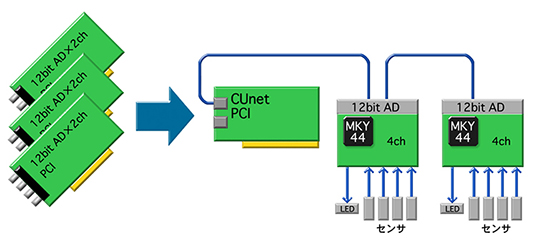

これまでのように複数枚使用していた各種コントロールボードを、1枚のCUnetマスタボードへ集約することができます。
各種スレーブ間は、CUnetで接続するだけです。
MKY44アナログI/Oシリーズ製品紹介
MKY44アナログI/Oシリーズをご紹介します。
| 12bitAD 4ch |
|
12ビットAD 4ch 4DIN/4DOUT CPU不要 ADコンバータ内蔵 |
|---|---|---|
| MKY44-AD12A |  |
|
| 16bitAD 2ch |
|
16ビットAD 2ch 8DIN/8DOUT CPU不要 ADコンバータ外付け （AD7682） |
| MKY44-AD16A |  |
|
| 16bitAD 4ch |
|
16ビットAD 4ch CPU不要 ADコンバータ外付け （AD7682） |
| MKY44-AD16B | |
|
| 16bitDA 2ch |
|
16ビットDA 2ch 8DIN/8DOUT CPU不要 DAコンバータ外付け （AD5752） |
| MKY44-DA16A | |
|
| 16bitDA 4ch |
|
16ビットDA 4ch CPU不要 DAコンバータ外付け （AD5754） |
| MKY44-DA16B | |
|
| CUB Easy+ |
CUB Easy+アナログバージョンは、お客様の仕様に合せ、 |
|
MKY44-AD シリーズ

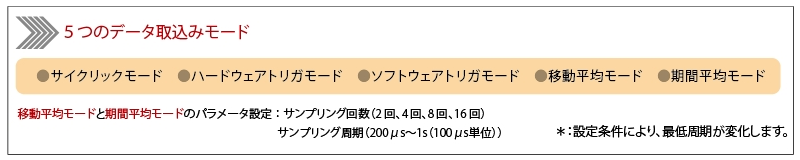

MKY44-ADシリーズはデータを取り込むタイミングを5つのモードから選択し、更にパラメータによって詳細な動作を設定することができます。
設定されたモードによる計測データは、MKY44-ADシリーズへ自動的に入力されます。

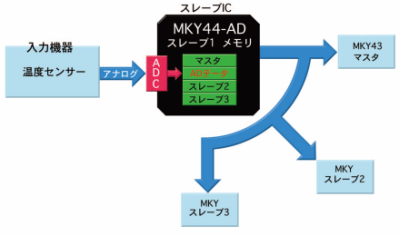

入力されたデータは、全てのCUnet ICへ自動的にコピー（メモリ共有）されるため、ユーザCPUが各CUnet ICのメモリをリードするだけで、アナログ制御が可能です。
また、MKY44-AD16A/Bをご利用になる際には外付けコンバータが必要ですが、この外付けコンバータの設定を意識する必要はありません。

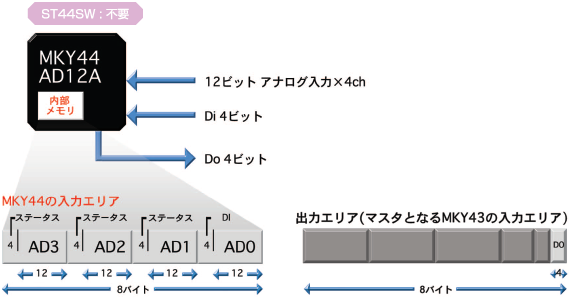

MKY44-AD12A
 |
12ビットAD 4ch： | ADC内蔵 |
| DI 4ビット／DO 4ビット | ||
| 最小サンプル周期： | 200μs（サンプル回数：２回時） | |

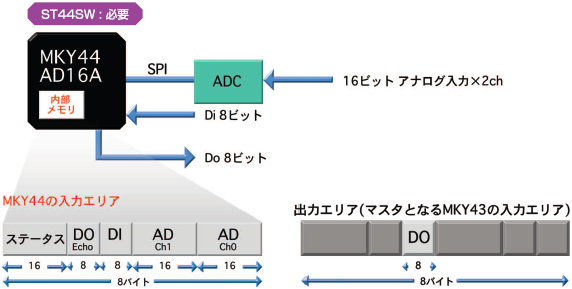

MKY44-AD16A
|
16ビットAD 2ch： | ADC外付け (AD7682) |
| DI 8ビット／DO 8ビット | ||
| 最小サンプル周期： | 200μs（サンプル回数：１６回まで） | |

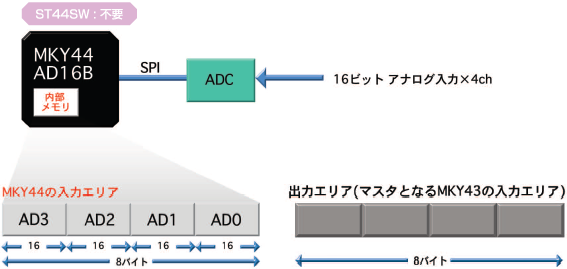

MKY44-AD16B
|
16ビットAD 4ch： | ADC外付け (AD7682） |
| 最小サンプル周期： | 400μs（サンプル回数：１６回まで） |
MKY44-DA シリーズ
MKY44-DAシリーズは、各スレーブ（MKY44-DAシリーズ）に対応したマスタIC（MKY43）のメモリへ
ユーザCPUからデータを書き込むだけで、DA制御が可能です。

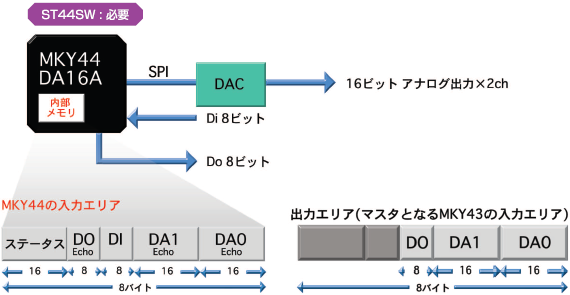

MKY44-DA16A
|
16ビットDA 2ch： | DAC外付け(AD5754) |
| DI 8ビット／DO 8ビット | ||

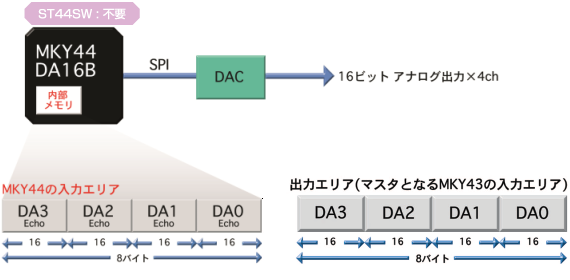

MKY44-DA16B
|
16ビットDA 4ch： | DAC外付け(AD5754) |
