HLSB-36PCI1（生産終了品）
 |
■ 生産終了日：2022年12月28日 |
 |
|
MKY36搭載PCI ボード HLSB-36PCI1は、HLSマスタMKY36を搭載したPCI拡張バス対応のHLS通信ボードです。 |
||

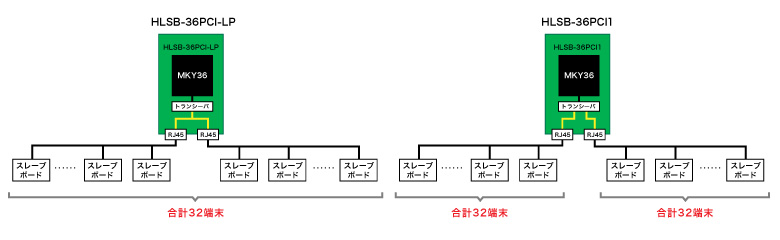

HLSB-36PCI-LPとの違い
| ボード名 | ネットワーク接続 | 対応OS | |
|---|---|---|---|
| 2系統接続 | 1系統渡り接続 | ||
| HLSB-36PCI1 | ○ | ー | Windows 10/8/7 |
| HLSB-36PCI-LP | ー | ○ | Windows 10/8/7 |
HLSB-36PCI1は、必ずHLS通信接続の末端に位置づけする必要があります。
そのため、HLS通信ラインのターミネーションは常に有効です。
また、HLSB-36PCI1ボードから2系統の接続信号があり、系統分けした配線が可能です。
HLSB-36PCI-LPは、HLSの末端に位置づける必要なく配置すること（渡り接続）が可能です。
ただし、１系統の接続に限ります。
主な仕様
| 項 目 | 仕 様 | ||||
|---|---|---|---|---|---|
| HLSマスタIC | MKY36 × 1個 | ||||
| HLS通信方式 | 全二重 / 半二重通信 | ||||
| HLS通信速度 | 12/6/3Mbps（ MKY36レジスタにて設定） | ||||
| ターミネーション | 100 Ω固定 | ||||
| 対応バス | PCI Ver2.2 に準拠した、32ビット・33MHz拡張バス | ||||
| PCI占有エリア | 16KB の連続したメモリエリア（PnP 対応） | ||||
| 最大同時使用数 | 4 枚 | ||||
| LED | SCANL CHK2L CHK1L |
(緑) (赤) (黄) |
MKY36 MKY36 MKY36 |
SCANL CHK2L CHK1L |
|
| コネクタ | HLS通信コネクタ RJ45タイプ × 2個 | ||||
| 外形寸法 | 119.9mm(W) × 64.4mm(H) ＊ブラケット部含まず ロープロファイル対応 |
||||
| 質量 | 55g(max) | ||||
| 動作環境 | 温度：10℃～ 50℃ 湿度：0% ～ 90%（結露無し） |
||||
| 電 源 | +5.0V（PCIbus) | ||||
| 消費電流 | 500mA以下 | ||||
| 付属品 | ロープロファイル用ブラケット | ||||
| 対応OS | Windows 10（64bit/32bit） Windows 8.1（64bit/32bit） Windows 8（64bit/32bit） Windows 7（64bit/32bit） |
||||
| 提供ソフトウェア | Windows 用ドライバ、ライブラリ、HLSeditor | ||||
